交通银行年度ATM自助装修施工

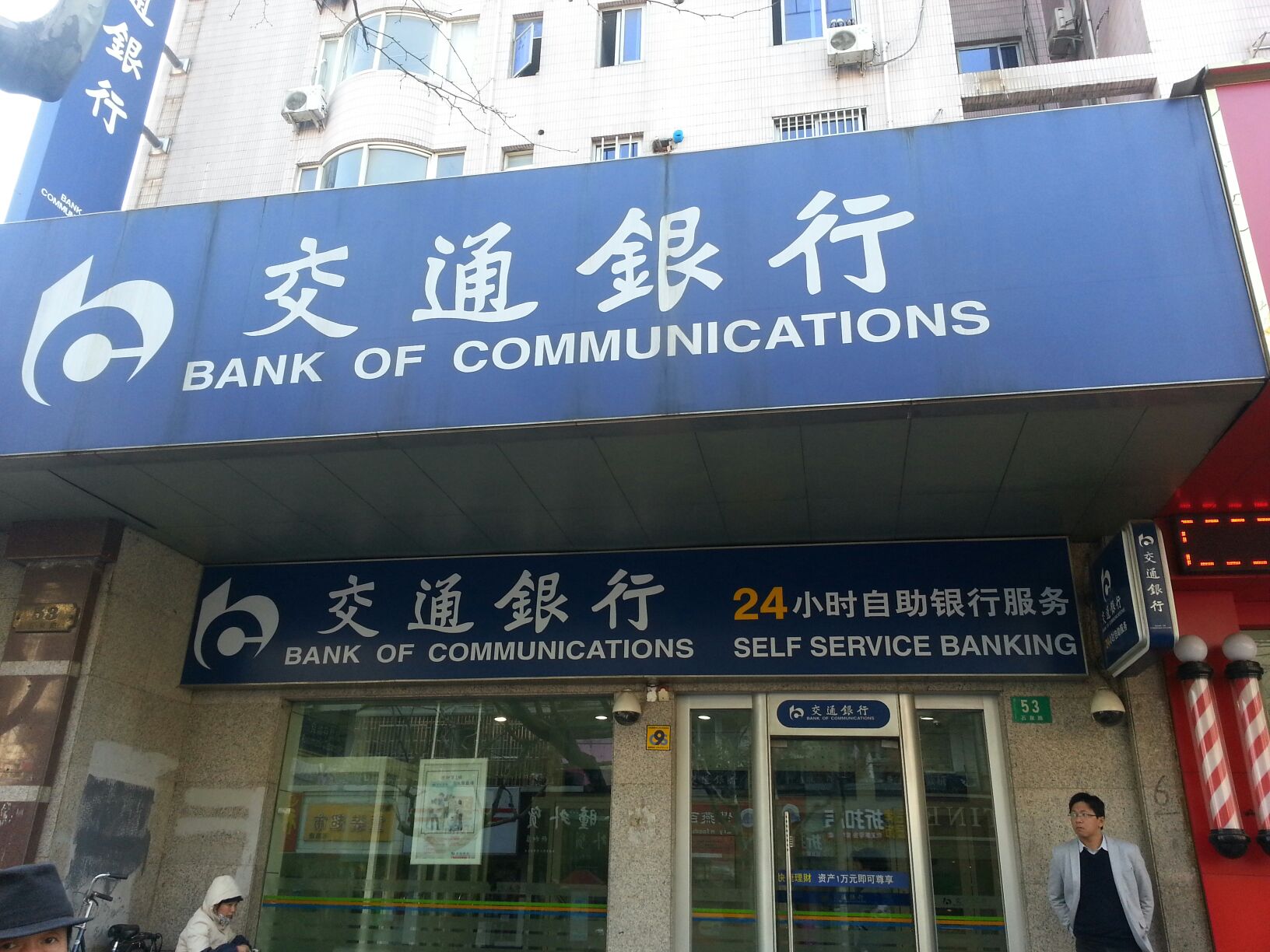

外立面形象识别标识：门体上有独立的横式交通银行标准组合标识，标准组合下方（门框梁上方）有独立的24小时自助服务灯箱，下方有pop8090全天候多视角提示灯箱（详见《交通银行vi制作标准手册第一分册》b1，24小时自助服务门面效果图和与原有营业网点相连独立自助服务区门面效果图）。灯箱的宽度与自助服务区门体宽度基本相同，高度必须在4m以上（在保证2m～2．4m的门体高度和0．25m感应门操作器横梁高度厚，灯箱可根据实际尺寸确定高度）。玻璃门和玻璃墙均为防弹玻璃。活动玻璃门离地1m高度有0．08m宽并阴刻有横式交通银行标准组合（交行蓝3mvt3009）贴膜的防撞提示；1m下有装饰性磨砂贴，固定玻璃门和玻璃幕墙离地1m高度有0．08m宽并阴刻有横式交通银行标准组合磨砂贴膜的防撞提示。外立面墙、柱可采用偏暖色系石材或铝塑板，门梁及门框采用磨砂不锈钢。

1．网点式：外立面装饰设计要求有独立的交行形象识别标识，门梁上方有24小时自助服务灯箱，下方有pop8090全天候多视角提示灯箱（详见《交通银行vi制作标准手册第一分册》b1．24小时自助服务门面效果图和独立的自助服务点门面效果图）。灯箱的宽度与门体宽度基本相同，高度必须在4m以上（在保证2m～2．4m的门体高度和0．25m感应门操作器横梁高度厚，灯箱可根据实际尺寸确定高度）。玻璃门和玻璃墙均为防弹玻璃，离地1米高度有0．08m宽并阴刻有横式交通银行标准组合（交行蓝3mvt3009）贴膜的防撞提示。1m下有装饰性磨砂贴；固定玻璃门和玻璃幕墙离地1m高度有0．08m宽并阴刻有横式交通银行标准组合磨砂贴膜的防撞提示。外立面墙、柱可采用暖色系石材或铝塑板，门梁及门框采用磨砂不锈钢。

2．银亭式：有独立的交行形象识别标识，银亭门上方有中轴式交通银行标准组合，下方有24小时自助服务标准组合全天候多视角提示灯箱。灯箱的宽度和高度可根据银亭的实际尺寸确定宽度和高度。玻璃门和玻璃墙均为防弹玻璃，离地1m高度有0．08m宽并阴刻有横式交通银行标准组合（交行蓝3mvt3009）贴膜的防撞提示，1m下有私密性磨砂贴。

 3．单机（atm）式

 （1）穿墙式：外墙应悬挂atm8060或atm90120（详见《交通银行vi制作标准手册第一分册》a8－2、a8－3图示）。

 （2）大堂式：应有交通银行形象识别标识（应根据机型选择制作交通银行标准组合）。

自助服务区和自助服务点（网点式）内部形象识别。墙面：可采用偏暖色系石材或其他材料。天棚：面积较大的应考虑设计层次天棚，面积较小的一律采用平顶。地面：采用中性色系进口或国产花岗岩石材。顶部及atm等机具上方设有交通银行规范的识别标识和明显提示标识

 采用穿墙式或大堂式atm，应在隐私隔断上设计宣传资料箱；采用大堂式自助设备，应选择在隐私隔断上设计宣传资料箱和设计活动的宣传资料架（如在分行级营业大厅）；应在适当的位置设计ic电话及电话台等辅助设备。
